chapter 10: Water level alarm

물의 깊이를 측정하는 센서이다. 물에 깊이에 따라서 알람을 울려주도록 한번 해보자.

10.1 준비물

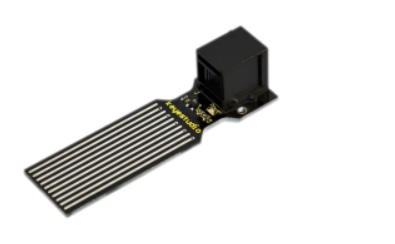

액티브 부저와 워터센서를 이용해 보자. 워터 센서는 물의 깊이와 물에 빠진것을 확인하는 센서이다. 기다란 센서 라인을 통해 물의 양을 측정하게 되는것이다.

EASY plug controller Board *1

EASY plug cable *2

USB cable *1

EASY plug Active Buzzer Module *1

EASY plug Water Sensor *1

스펙은 다음과 같다.

Operating voltage: DC5V

Operating current: ﹤20mA

Sensor type: Analog

Detection area: 40mm x16mm

Humanized design: Anti-slippery semi-lunar recess

Operating temperature: 10%~90% without condensation

Size: 68.3 x 20mm

Weight: 5g

10.2 연결 설정

다음처럼 보드의 D2~13 임의의 포트에 끼워주면 된다. 부저 포트는 9번을 사용하도록 하자. 아날로드 센서인 워터센서는 A1을 사용하도록 하자.

10.3 code

블락코드는 다음과 같다.

아두이노 코드는 다음과 같다. 시리얼로 연결해서 값을 찍어 보면 적절히 물센서 값에 따라서 동작을 해야 한다.

int watervalue;

void setup() {
  Serial.begin(19200);
  pinMode(A1, INPUT);
  pinMode(9, OUTPUT);
}

void loop() {
  watervalue = 0;
  for (int count = 0; count < 1; count++) {
    watervalue = analogRead(A1);
    Serial.println(watervalue);
    if (watervalue > 400) {
      digitalWrite(9, HIGH);
      delay(1000);
    } else {
      digitalWrite(9, LOW);
      delay(1000);
    }
  }

}
