chapter 3: Visible breath

LED 센서를 이용해 보자. 여기서는 LED가 숨쉬는것 같은 동작을 구현해 보자.

3.1 준비물

EASY plug controller Board *1

EASY plug cable *1

USB cable *1

EASY plug Digital White LED Module *1

3.2 연결 설정

여기서는 9번 포트로 설정해 보자.

3.3 code

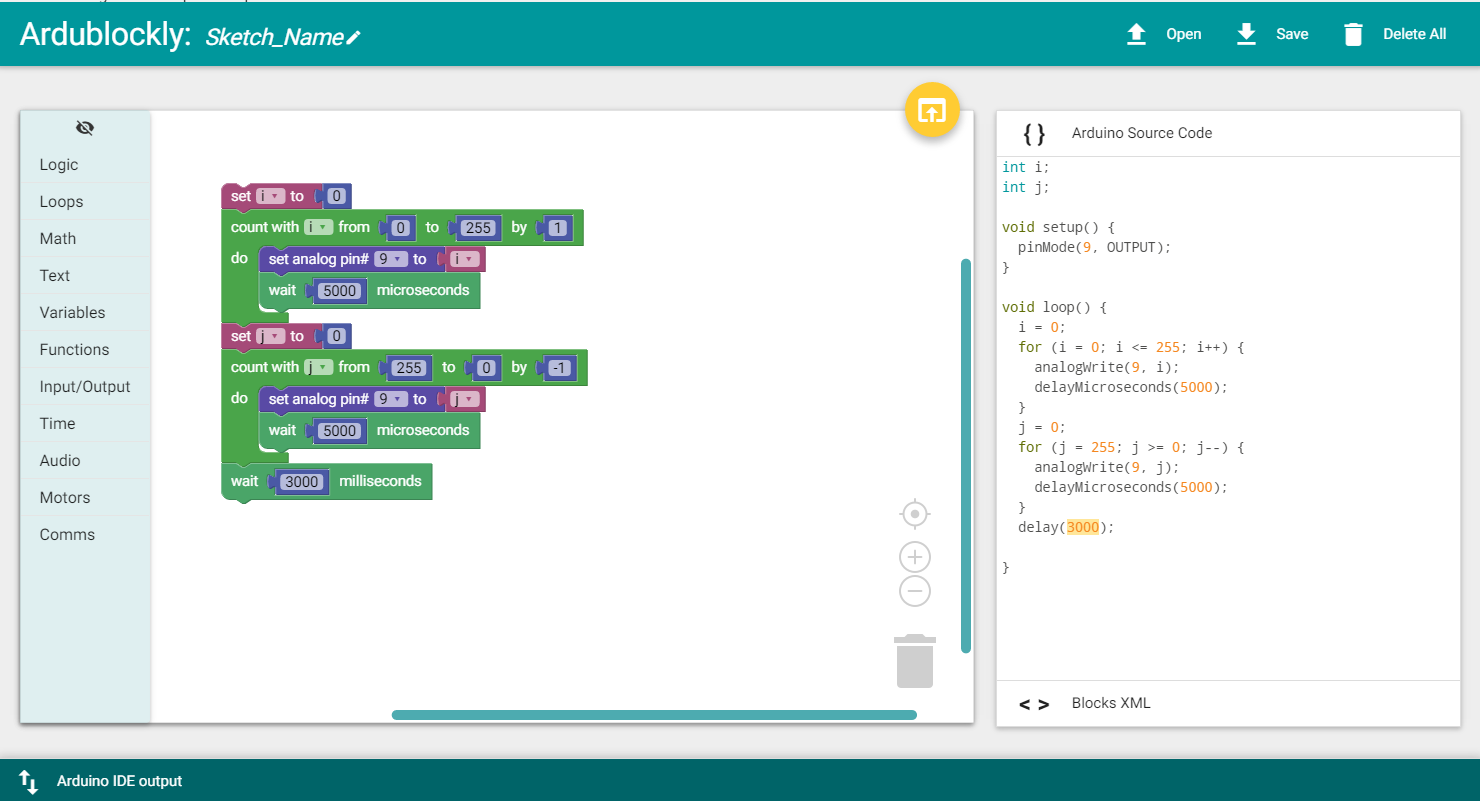

블럭코드는 다음과 같다. 숨쉬는 효과를 줄려면 타이머를 좀 늘리면 좀 더 확인할 수 있다. 짧은 시간 타이머를 넣으면 LED 깜박은 효과와 비슷하다.

아두이노 코드는 다음과 같다.

int i;
int j;

void setup() {
  pinMode(9, OUTPUT);
}

void loop() {
  i = 0;
  for (i = 0; i <= 255; i++) {
    analogWrite(9, i);
    delayMicroseconds(5000);
  }
  j = 0;
  for (j = 255; j >= 0; j--) {
    analogWrite(9, j);
    delayMicroseconds(5000);
  }
  delay(3000);

}
