chapter 19: Fire alarm

화재에 대한 경보 센서를 알아보자.

19.1 준비물

EASY plug controller Board *1

EASY plug cable *2

USB cable *1

Lighter *1 (not included)

EASY plug Active Buzzer module *1

EASY plug Flame Sensor *1

센서 스펙을 보자

Supply Voltage: 3.3V to 5V

Detection range: 500px (4.8V) ~ 2500px (1V)

Rang of Spectral Bandwidth: 760nm to 1100nm

Operating temperature: -25℃to 85℃

Interface: digital

Size: 49*16.7mm

Weight: 6g

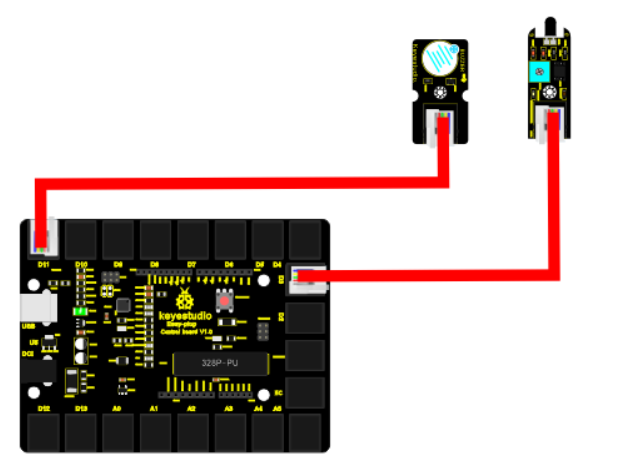

19.2 연결 설정

디지털 알람 센서를 9번을 이용하자 화염센서는 8번을 이용하자. 화염센서는 디지털 센서이다.

19.3 code

블락코드는 다음과 같다.

아두이노 코드는 다음과 같다. 시리얼로 연결해서 값을 찍어 보면 적절히 화염 센서 디지털 값을 확인할 수 있다.

void setup() {
  Serial.begin(19200);
  pinMode(8, INPUT);
  pinMode(9, OUTPUT);
}

void loop() {
  for (int count = 0; count < 10; count++) {
    if (HIGH == digitalRead(8)) {
      digitalWrite(9, HIGH);
      Serial.println(true);
    } else {
      digitalWrite(9, LOW);
      Serial.println(false);
    }
  }

}
