chapter 11: I’m thirsty

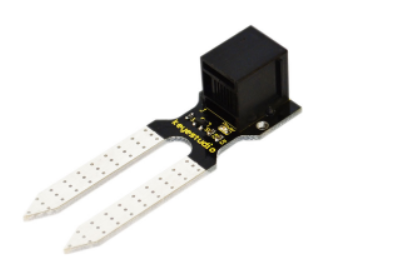

토양 습도 센서를 이용해 보자. 이 센서는 토양의 습기를 측정해서 토양의 마른 상태를 측정하는 센서이다.

2.1 준비물

EASY plug controller Board *1

EASY plug cable *2

USB cable *1

EASY plug Active Buzzer Module *1

EASY plug Soil humidity Sensor *1

센서의 스펙은 다음과 같다.

Power Supply Voltage: 3.3V or 5V

Working Current: ≤ 20mA

Output Voltage: 0-2.3V (When the sensor is totally immersed in water, the voltage will be 2.3V), the higher humidity, the higher the output voltage

Sensor type: Analog output

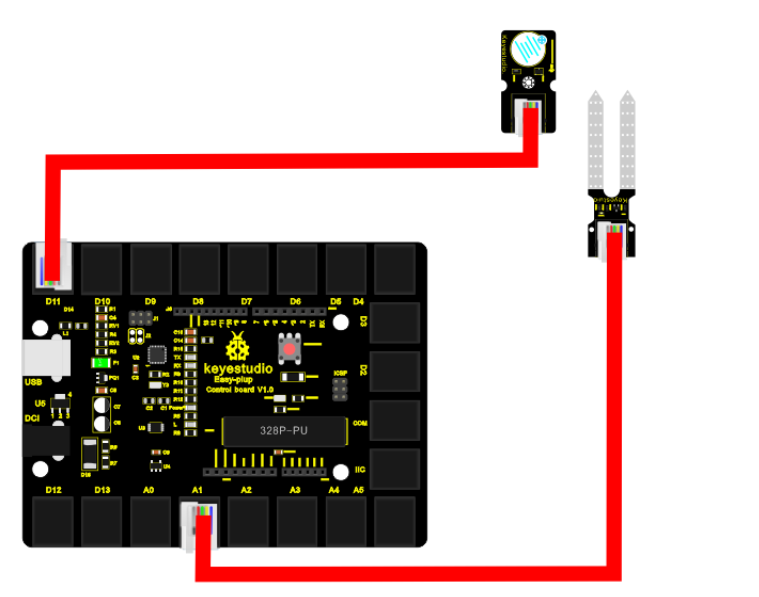

2.2 연결 설정

디지털 포트로 패시브 알람은 9번을 이용하고 아날로드 토양습도 센서는 A1을 이용해 보자.

11.3 code

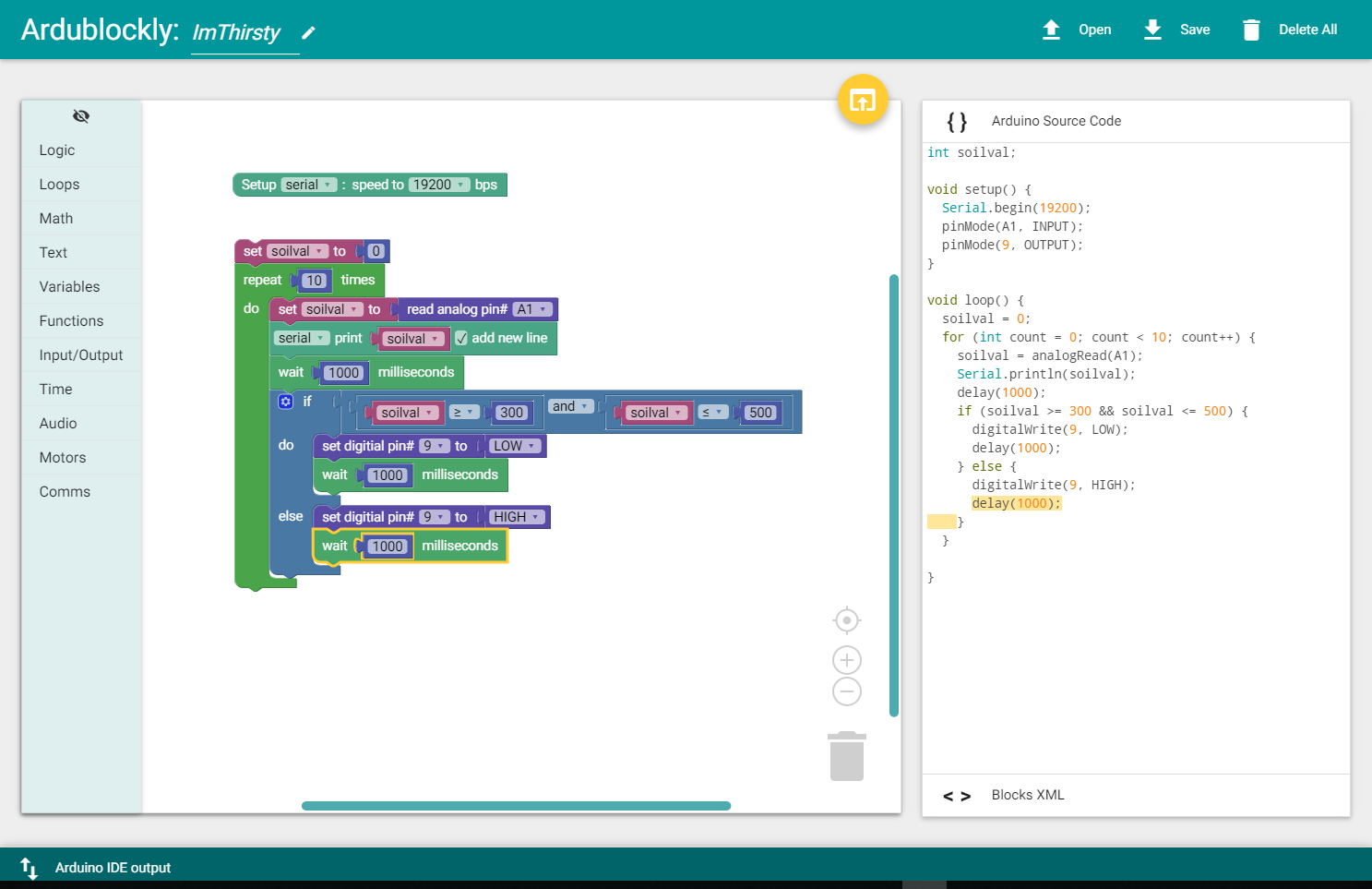

블락코드는 다음과 같다.

아두이노 코드는 다음과 같다. 시리얼로 연결해서 값을 찍어 보면 적절히 토양센서 값에 따라서 동작을 해야 한다.

int soilval;

void setup() {
  Serial.begin(19200);
  pinMode(A1, INPUT);
  pinMode(9, OUTPUT);
}

void loop() {
  soilval = 0;
  for (int count = 0; count < 10; count++) {
    soilval = analogRead(A1);
    Serial.println(soilval);
    delay(1000);
    if (soilval >= 300 && soilval <= 500) {
      digitalWrite(9, LOW);
      delay(1000);
    } else {
      digitalWrite(9, HIGH);
      delay(1000);
    }
  }

}
