chapter 8: Make a sound-controlled lamp

아날로그 사운드 센서와 LED를 사용하여 일정값 이상의 소리가 나오면 LED가 켜지는 테스트를 해보자.

8.1 준비물

EASY plug controller Board *1

EASY plug cable *1

USB cable *1

EASY plug Digital White LED Module *1

EASY plug Analog Sound Sensor *1

8.2 연결 설정

LED 센서는 9번 포트를 이용하고 소리 센서는 아날로드 A1을 이용하자.

8.3 code

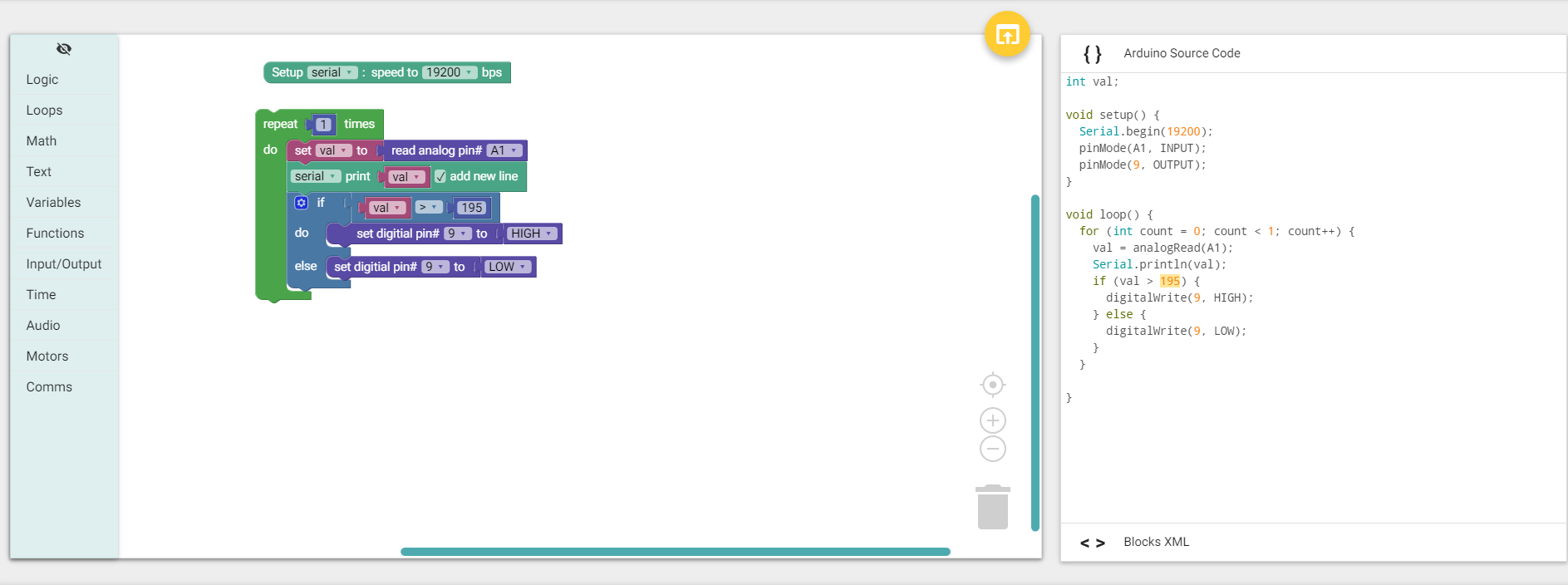

블락코드는 다음과 같다.

아두이노 코드는 다음과 같다. 시리얼로 연결해서 값을 찍어 보면 192값이 계속 찍히는 것을 볼 수 있다. 따라서 값을 195정도로 잡았다.

int val;

void setup() {
  Serial.begin(19200);
  pinMode(A1, INPUT);
  pinMode(9, OUTPUT);
}

void loop() {
  for (int count = 0; count < 1; count++) {
    val = analogRead(A1);
    Serial.println(val);
    if (val > 195) {
      digitalWrite(9, HIGH);
    } else {
      digitalWrite(9, LOW);
    }
  }

}
