chapter 20: Vibration alarm

진동 센서에 의한 알람을 만들어 보자. 이 센서는 어떤 보물이 있을때 그것을 훔쳐가지 못하도록 할때 진동을 감지해서 알람을 울리도록 하는것이다.

20.1 준비물

EASY plug controller Board *1

EASY plug cable *2

USB cable *1

EASY plug Active Buzzer module *1

EASY plug Vibration Sensor *1

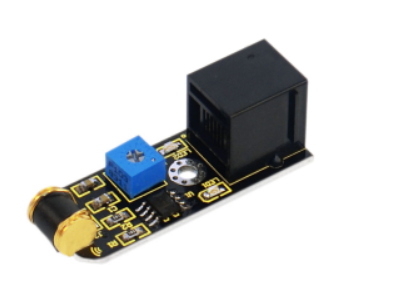

센서 스펙을 보도록 하자.

IO Type: Digital

Supply Voltage: 3.3V to 5V

Size: 46.4*16.6mm

Weight: 7g

디지털 센서이다.

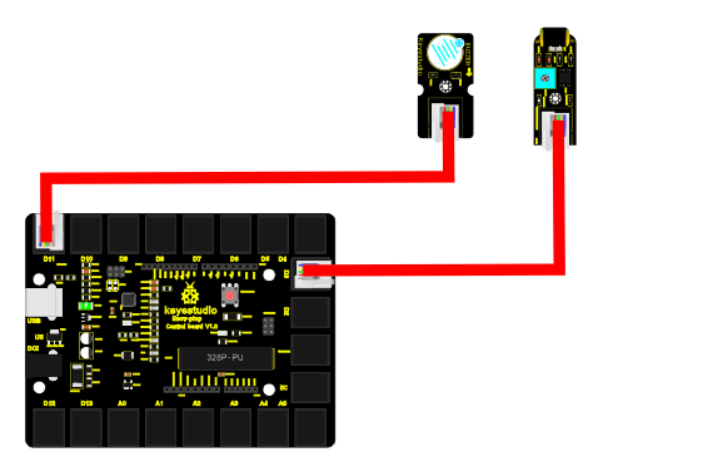

20.2 연결 설정

디지털 알람 센서를 9번을 이용하자 진동센서는 8번을 이용하자.

20.3 code

블락코드는 다음과 같다.

아두이노 코드는 다음과 같다. 시리얼로 연결해서 값을 찍어 보면 적절히 진동 센서 디지털 값을 확인할 수 있다.

void setup() {
  Serial.begin(19200);
  pinMode(8, INPUT);
  pinMode(9, OUTPUT);
}

void loop() {
  for (int count = 0; count < 10; count++) {
    if (HIGH == digitalRead(8)) {
      digitalWrite(9, HIGH);
      Serial.println(true);
    } else {
      digitalWrite(9, LOW);
      Serial.println(false);
    }
  }

}
