chapter 21: Magnetic field detector

13장에서 마그네틱 센서를 배웠는데 여기서도 비슷한 센서이다. 그렇지만 다른 모듈을 사용하여 다른 결과값이 나오는 센서이다. 리드 스위치는 특별한 스위치인데 스위치 사이에 소프트 마그네틱 물질로 구성되어 있고 마그네틱값이 있을때와 좀 멀리 떨어졌을때의 차이를 이용한다. 따라서 센서 스펙에서 알수 있듯이 거리에 대한 전류치가 가장 중요하다.

21.1 준비물

EASY plug controller Board *1

EASY plug cable *2

USB cable *1

Magnetic-iron *1 (not included)

EASY plug Active Buzzer module *1

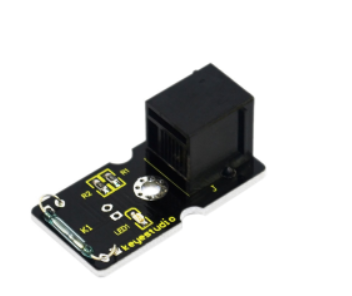

EASY plug Reed Switch Module *1

센서 스펙을 보자. Working voltage: DC 3.3V-5V

Working current: ≥20mA

Working temperature: －10℃—＋50℃

Detection distance: ≤10mm

IO Interface: 3 wire interface (-/+/S)

Size: 39*20mm

Weight: 5g

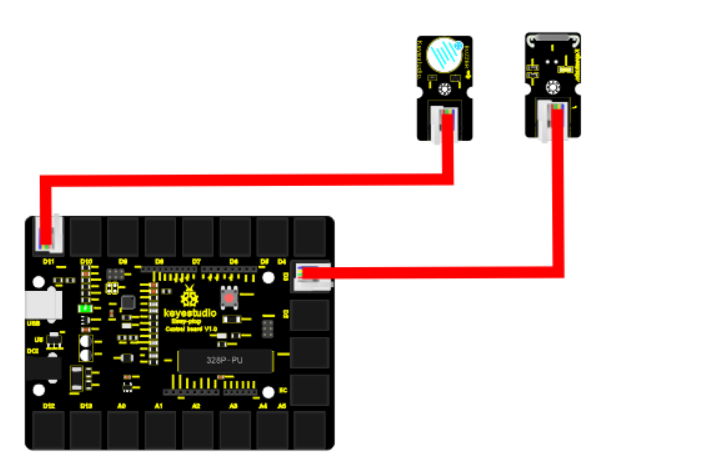

21.2 연결 설정

디지털 알람 센서를 9번을 이용하자 마크네틱 센서는 8번을 이용하자.

21.3 code

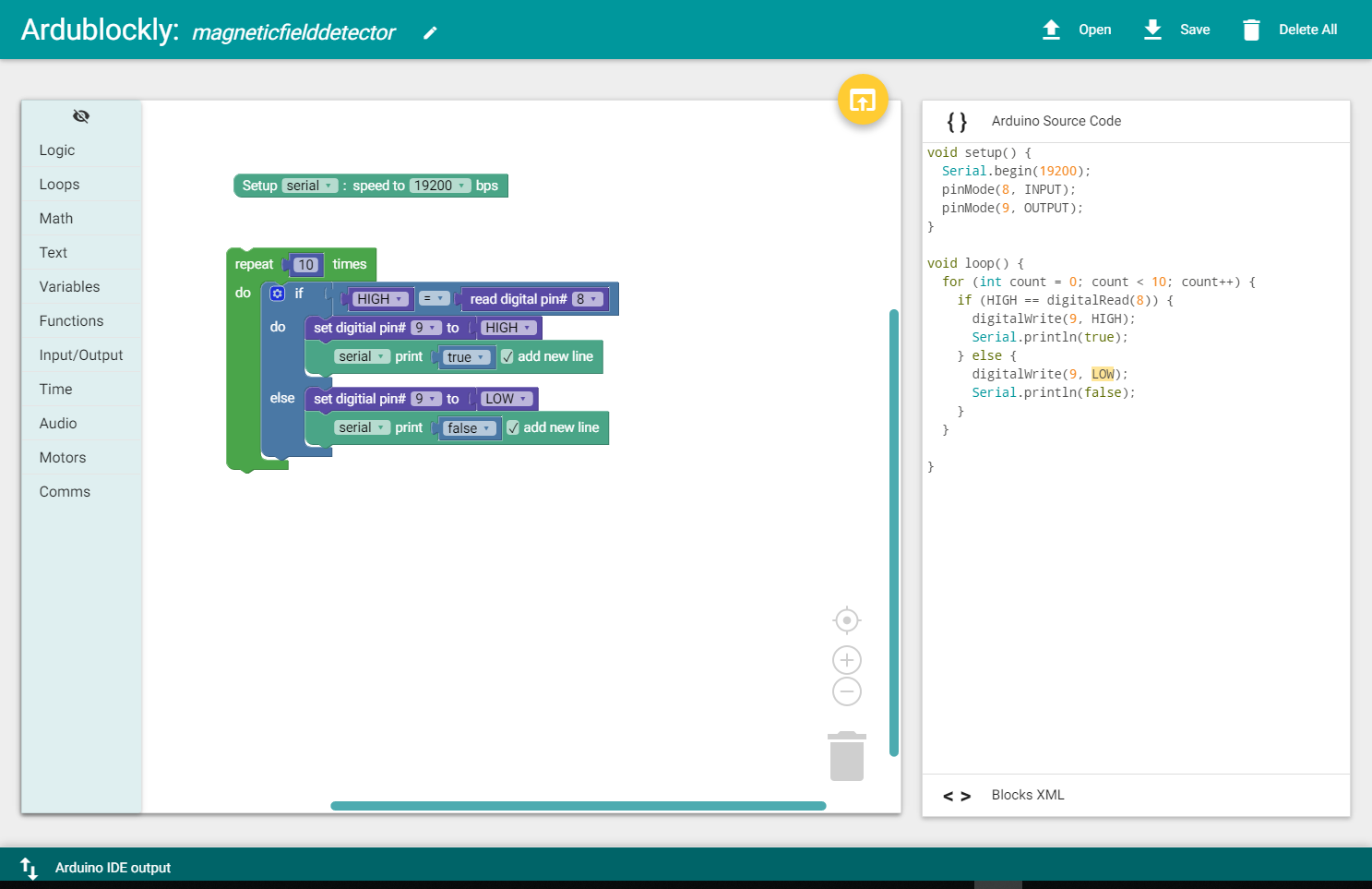

블락코드는 다음과 같다.

아두이노 코드는 다음과 같다. 시리얼로 연결해서 값을 찍어 보면 적절히 마그네틱 센서 디지털 값을 확인할 수 있다.

void setup() {
  Serial.begin(19200);
  pinMode(8, INPUT);
  pinMode(9, OUTPUT);
}

void loop() {
  for (int count = 0; count < 10; count++) {
    if (HIGH == digitalRead(8)) {
      digitalWrite(9, HIGH);
      Serial.println(true);
    } else {
      digitalWrite(9, LOW);
      Serial.println(false);
    }
  }

}
