chapter 9: Make a light-controlled lamp

빛을 감지하는 센서를 이용해 보자. 아날로그 빛 감지양에 따라서 LED를 On Off 해보도록 하자.

9.1 준비물

EASY plug controller Board *1

EASY plug cable *2

USB cable *1

EASY plug Digital White LED Module *1

EASY plug Photocell Sensor *1

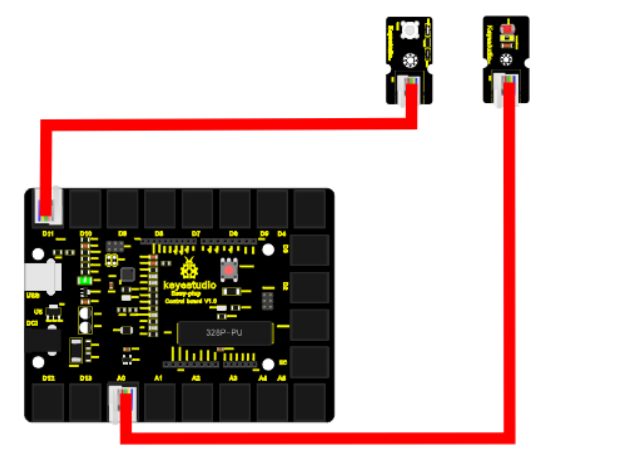

9.2 연결 설정

LED 센서는 9번 포트를 이용하고 빛감지 센서는 아날로드 A1을 이용하자.

9.3 code

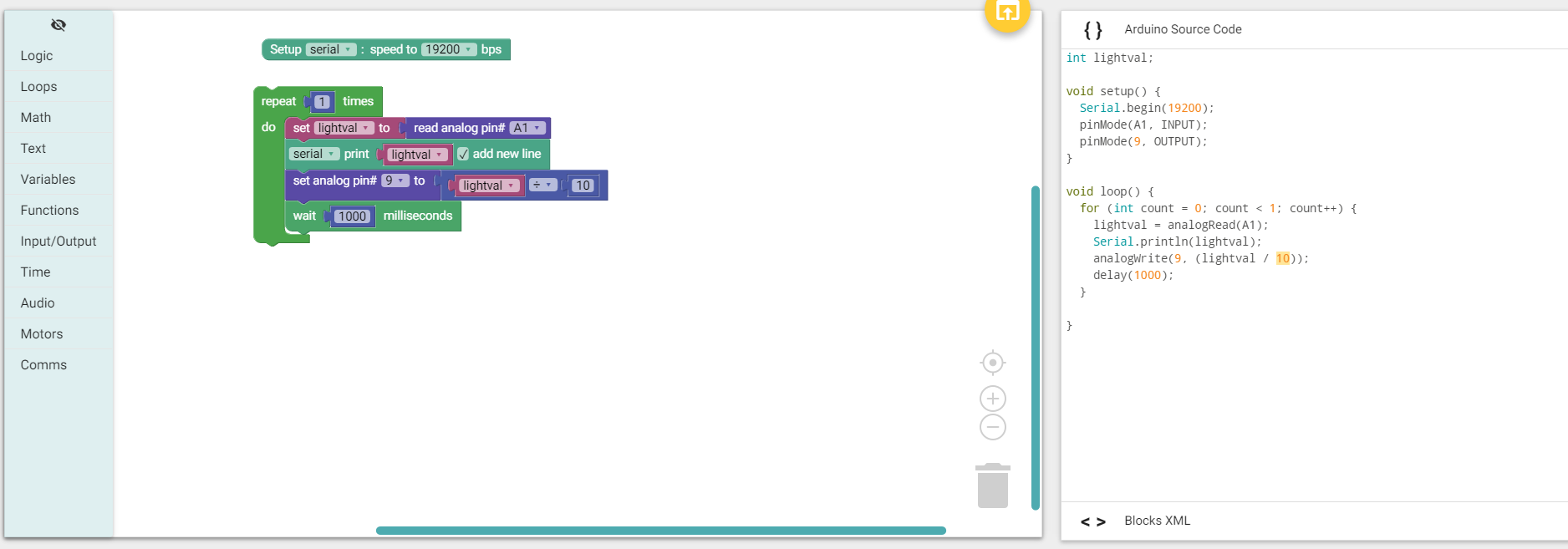

블락코드는 다음과 같다.

아두이노 코드는 다음과 같다. 시리얼로 연결해서 값을 찍어 보면 적절히 빛의 값에 따라서 동작을 해야 한다.

int lightval;

void setup() {
  Serial.begin(19200);
  pinMode(A1, INPUT);
  pinMode(9, OUTPUT);
}

void loop() {
  for (int count = 0; count < 1; count++) {
    lightval = analogRead(A1);
    Serial.println(lightval);
    analogWrite(9, (lightval / 10));
    delay(1000);
  }

}
