chapter 17: Knock Sensing

노크에 대한 센싱을 하는 센서이다. 이 스위치는 노크에 대해서 스위치로도 쓰일수 있다.

17.1 준비물

EASY plug controller Board *1

EASY plug cable *2 USB cable *1

EASY plug Digital White LED Module *1

EASY plug Knock Sensor *1

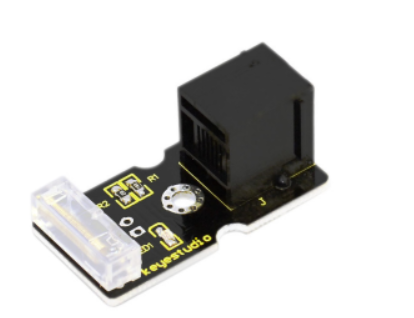

센서 스펙을 보자

Working voltage: 5V

Size: 38*20mm

Weight: 5g

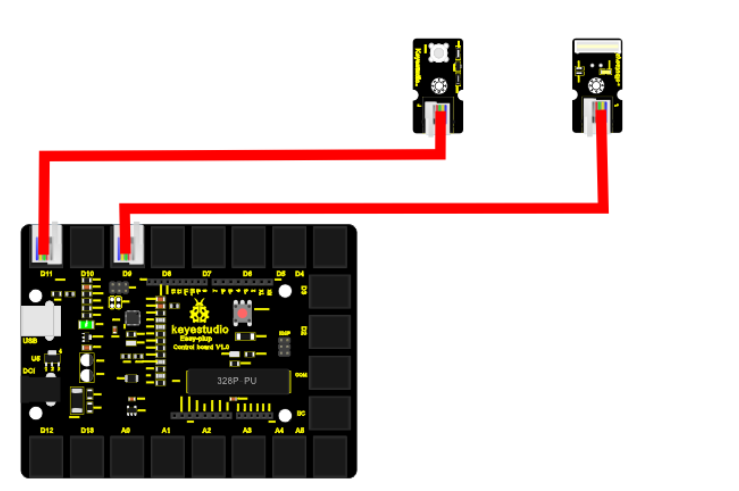

17.2 연결 설정

디지털 LED는 9번을 사용하도록 하자 노크 센서도 디지털 센서이므로 8번을 이용하도록 하자.

17.3 code

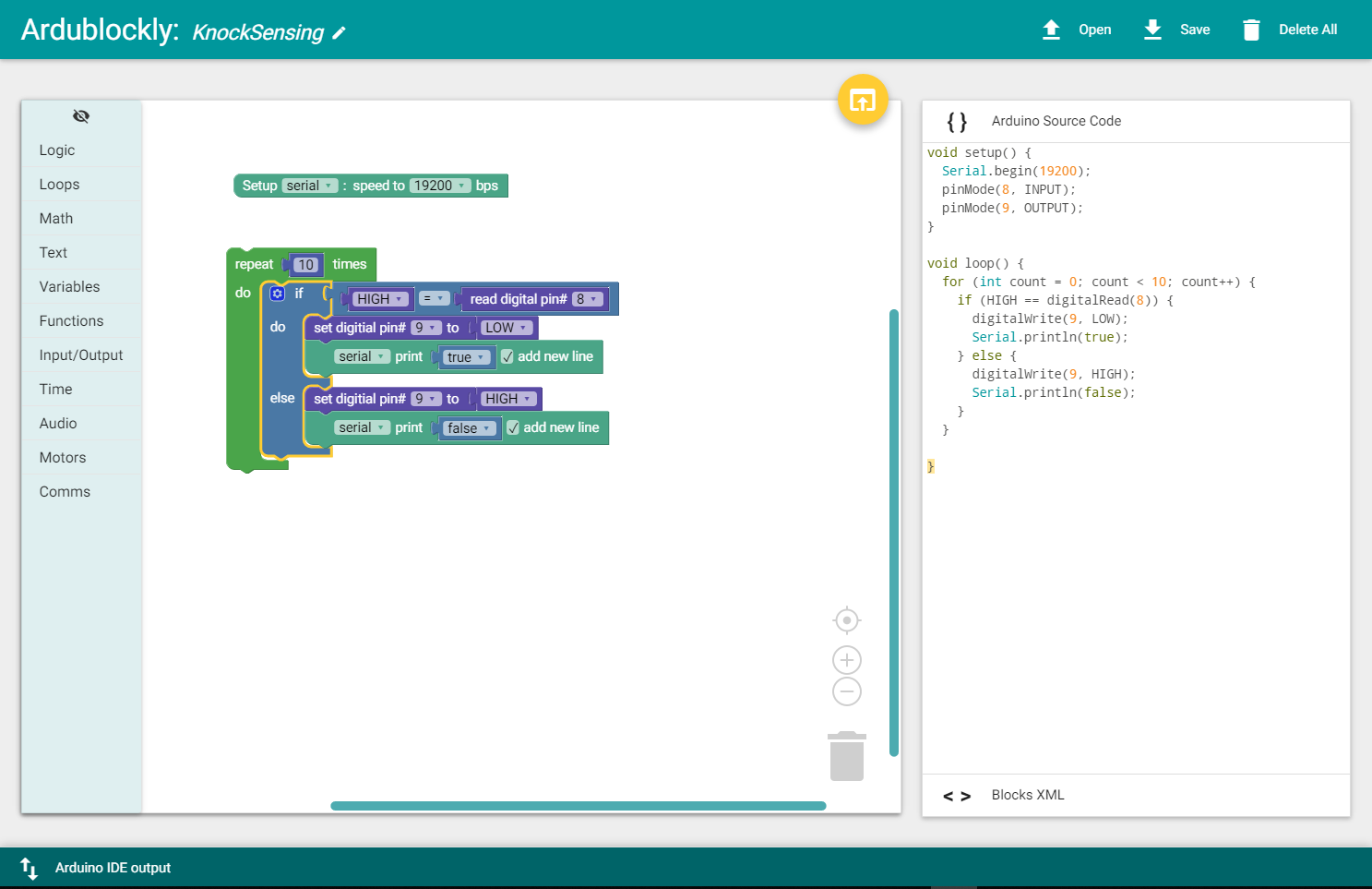

블락코드는 다음과 같다.

아두이노 코드는 다음과 같다. 시리얼로 연결해서 값을 찍어 보면 적절히 노크 센서 디지털 값을 확인할 수 있다. 노크센서가 정말 많이 해야 잠깐 동작하는 정도이다.

void setup() {
  Serial.begin(19200);
  pinMode(8, INPUT);
  pinMode(9, OUTPUT);
}

void loop() {
  for (int count = 0; count < 10; count++) {
    if (HIGH == digitalRead(8)) {
      digitalWrite(9, LOW);
      Serial.println(true);
    } else {
      digitalWrite(9, HIGH);
      Serial.println(false);
    }
  }

}
