chapter 4: Flowing light

LED 센서를 이용해 보자. 3개의 LED를 이용하여 날아가는 효과를 한번 구현해 보자.

4.1 준비물

EASY plug controller Board *1

EASY plug cable *3

USB cable *1

EASY plug Digital White LED Module *3

4.2 연결 설정

다음처럼 보드의 D2~13 임의의 포트에 끼워주면 된다. 여기서는 7,8,9번 포트로 설정해 보자.

4.3 code

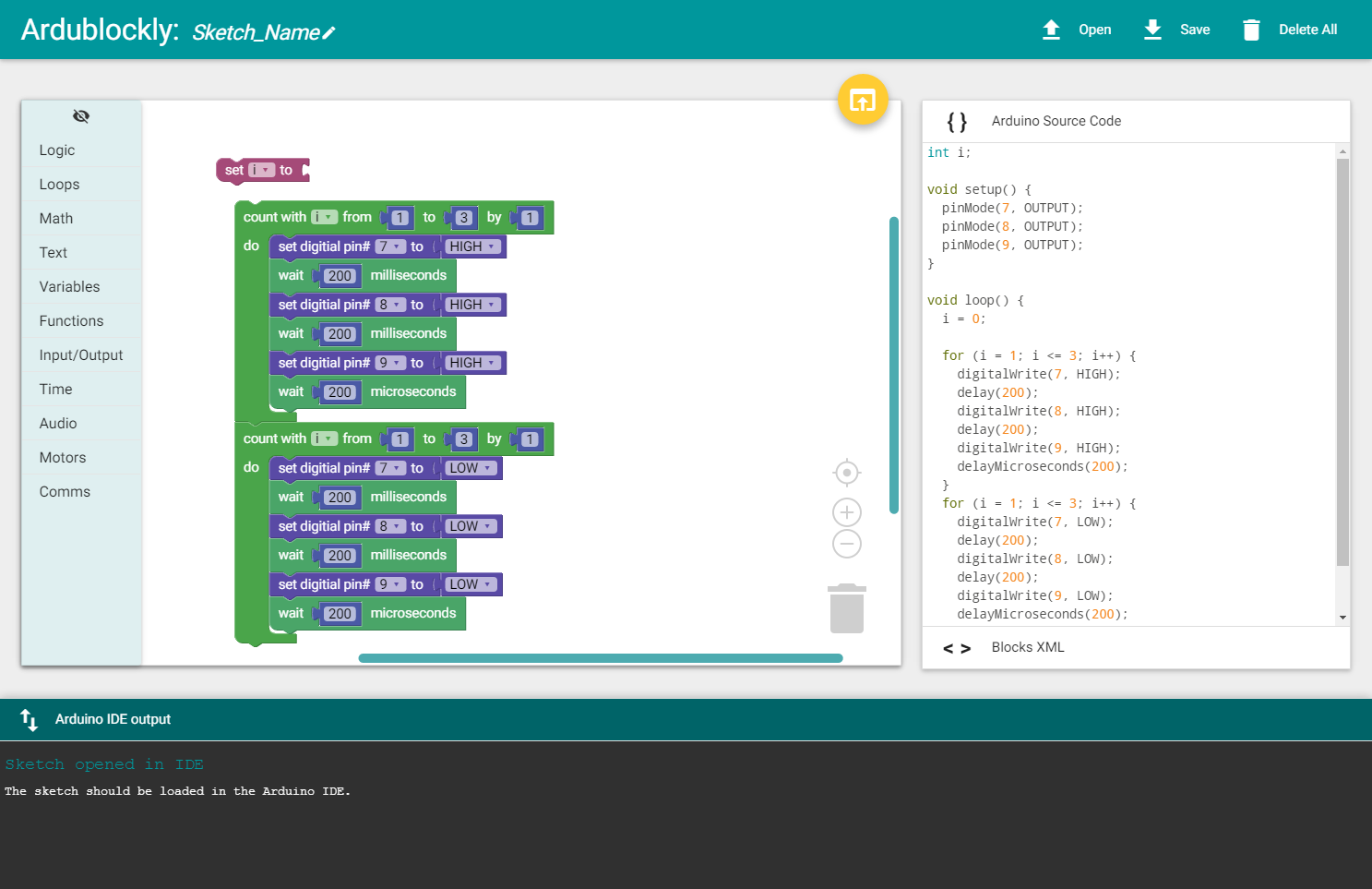

블럭코드는 다음과 같다. 숨쉬는 효과를 줄려면 타이머를 좀 늘리면 좀 더 확인할 수 있다. 짧은 시간 타이머를 넣으면 LED 깜박은 효과와 비슷하다.

아두이노 코드는 다음과 같다.

int i;

void setup() {
  pinMode(7, OUTPUT);
  pinMode(8, OUTPUT);
  pinMode(9, OUTPUT);
}

void loop() {
  i = 0;

  for (i = 1; i <= 3; i++) {
    digitalWrite(7, HIGH);
    delay(200);
    digitalWrite(8, HIGH);
    delay(200);
    digitalWrite(9, HIGH);
    delayMicroseconds(200);
  }
  for (i = 1; i <= 3; i++) {
    digitalWrite(7, LOW);
    delay(200);
    digitalWrite(8, LOW);
    delay(200);
    digitalWrite(9, LOW);
    delayMicroseconds(200);
  }

}

4.4 유튜브 동영상

https://youtu.be/-ACYRcyZi4E
