chapter 12: Visible analog value

이 장에서는 아날로그 로테이션 센서를 LED 밝기를 조정하는 실습을 해보자. 아날로드 로테이션 센서는 전위차계를 기초로 하고 있다. 전압은 1024값으로 나위어져 있고 회전에 따라 값이 변하게 되어 있다.

12.1 준비물

EASY plug controller Board *1

EASY plug cable *2

USB cable *1

EASY plug Digital White LED Module *1

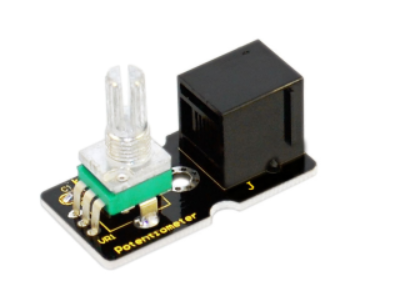

EASY plug Analog Rotation Sensor *1

12.2 연결 설정

디지털 LED를 9번 포트에 아날로드 로테이션 센서를 A1 에 연결해 보자.

12.3 code

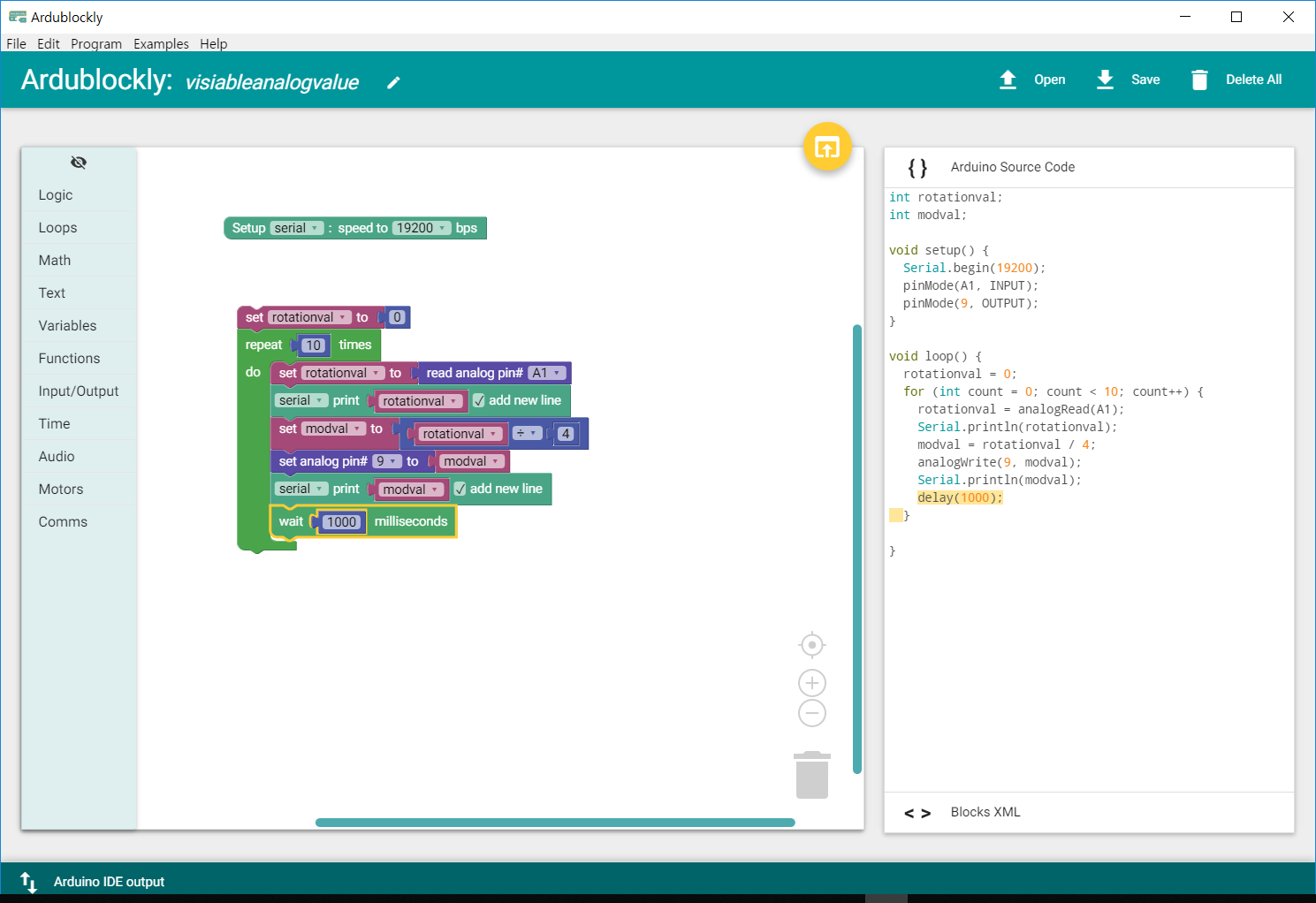

블락코드는 다음과 같다.

아두이노 코드는 다음과 같다. 시리얼로 연결해서 값을 찍어 보면 적절히 아날로드 로테이션 센서 값에 따라서 LED가 동작을 해야 한다.

int rotationval;
int modval;

void setup() {
  Serial.begin(19200);
  pinMode(A1, INPUT);
  pinMode(9, OUTPUT);
}

void loop() {
  rotationval = 0;
  for (int count = 0; count < 10; count++) {
    rotationval = analogRead(A1);
    Serial.println(rotationval);
    modval = rotationval / 4;
    analogWrite(9, modval);
    Serial.println(modval);
    delay(1000);
  }

}
