chapter 6: Who’s singing

패시브 부저 센서를 사용해 보자. 앞장으 액티브 부저와 다른점은 디지털 신호에 동작하지 않는다는 것이다. 2K~5K 주파수만이 음을 낼 수가 있다.

6.1 준비물

EASY plug controller Board *1

EASY plug cable *1

USB cable *1

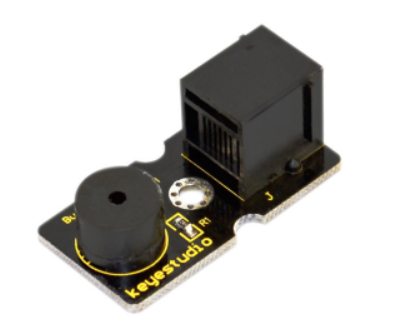

EASY plug Passive Buzzer module *1

6.2 연결 설정

다음처럼 보드의 D2~13 임의의 포트에 끼워주면 된다. 여기서는 9번 포트로 설정해 보자.

6.3 code

이 부분은 블락코드 기본 코드만 제공한다. 기타 제공 코드는 수식을 넣어야 돼서 아두이노 기본 코드로 한다. 다음은 한가지 소리만 내는것을 반복하도록 해보자. 기본 코드는 다음과 같다.

int item;

void setup() {
  pinMode(9, OUTPUT);
}

void loop() {
  item = 262;
  for (int count = 0; count < 10; count++) {
    analogWrite(9, item);
    delay(1000);
  }

}

프로젝트 아두이노 코드는 다음과 같다.

#define D0 -1
#define D1 262
#define D2 293
#define D3 329
#define D4 349
#define D5 392
#define D6 440
#define D7 494

#define M1 523
#define M2 586
#define M3 658
#define M4 697
#define M5 783
#define M6 879
#define M7 987

#define H1 1045
#define H2 1171
#define H3 1316
#define H4 1393
#define H5 1563
#define H6 1755
#define H7 1971
// List all D tune frequency
#define WHOLE 1
#define HALF 0.5
#define QUARTER 0.25
#define EIGHTH 0.25
#define SIXTEENTH 0.625
// list all tempos
int tune[]=        // List each frequency according to numbered musical notation
{
  M3,M3,M4,M5,
  M5,M4,M3,M2,
  M1,M1,M2,M3,
  M3,M2,M2,
  M3,M3,M4,M5,
  M5,M4,M3,M2,
  M1,M1,M2,M3,
  M2,M1,M1,
  M2,M2,M3,M1,
  M2,M3,M4,M3,M1,
  M2,M3,M4,M3,M2,
  M1,M2,D5,D0,
  M3,M3,M4,M5,
  M5,M4,M3,M4,M2,
  M1,M1,M2,M3,
  M2,M1,M1
};
float durt[]=       // list all tempo according to numbered musical notation
{
  1,1,1,1,
  1,1,1,1,
  1,1,1,1,
  1+0.5,0.5,1+1,
  1,1,1,1,
  1,1,1,1,
  1,1,1,1,
  1+0.5,0.5,1+1,
  1,1,1,1,
  1,0.5,0.5,1,1,
  1,0.5,0.5,1,1,
  1,1,1,1,
  1,1,1,1,
  1,1,1,0.5,0.5,
  1,1,1,1,
  1+0.5,0.5,1+1,
};
int length;
int tonepin=7;   // set module signal pin to D8
void setup()
{
  pinMode(tonepin,OUTPUT);
  length=sizeof(tune)/sizeof(tune[0]);   // calculate length

}
void loop()
{
  for(int x=0;x<length;x++)
  {
    tone(tonepin,tune[x]);
    delay(500*durt[x]);   // this is use to adjust tempo delay, you can change the number to your liking.
    noTone(tonepin);
  }
  delay(2000);
}

 void tone(int pin,int tune)
{
  analogWrite(9, tune);
}
void noTone(int pin)
{
  analogWrite(9, 0);

}
