chapter 16: Touch alarm

접촉센서에 대해서 알아보도록 하자. 전자세계에 오면 여러가지 센서들로 스위치를 대체하는 경우가 많다. 접촉센서도 이와 마찬가지이다.

16.1 준비물

EASY plug controller Board *1

EASY plug cable *2

USB cable *1

EASY plug Active Buzzer module *1

EASY plug Capacitive Touch Sensor *1

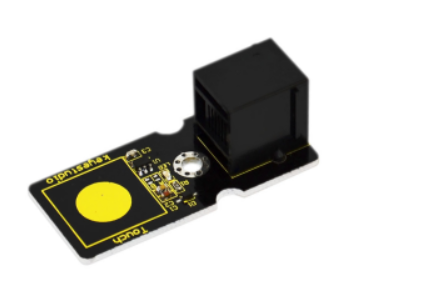

터치 센서 스펙을 보자

Supply Voltage: 3.3V to 5V

Interface: Digital

Size: 45*20mm

Weight: 5g

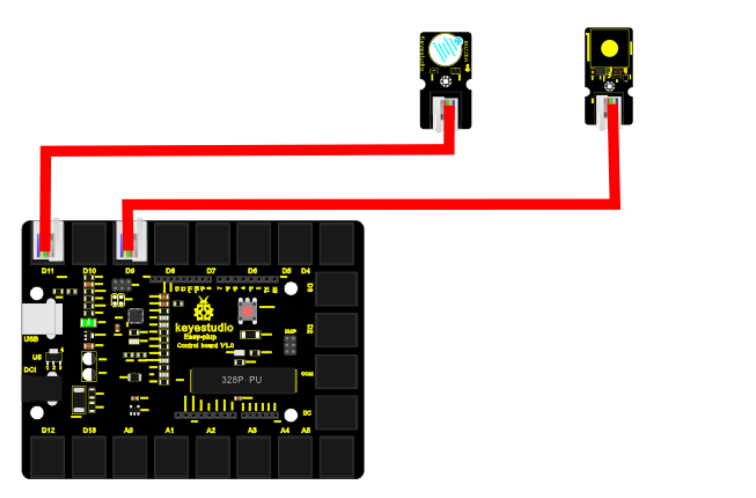

16.2 연결 설정

디지털 LED는 9번을 사용하도록 하자 버튼 센서도 디지털 센서이므로 8번을 이용하도록 하자.

16.3 code

블락코드는 다음과 같다.

아두이노 코드는 다음과 같다. 시리얼로 연결해서 값을 찍어 보면 적절히 터치 센서 디지털 값을 확인할 수 있다.

void setup() {
  Serial.begin(19200);
  pinMode(8, INPUT);
  pinMode(9, OUTPUT);
}

void loop() {
  for (int count = 0; count < 10; count++) {
    if (true == digitalRead(8)) {
      digitalWrite(9, HIGH);
      Serial.println(true);
    } else {
      digitalWrite(9, LOW);
      Serial.println(false);
    }
    delay(1000);
  }

}
